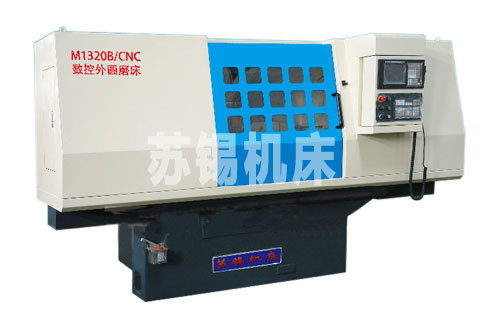

M1320B/CNC型數控外圓磨床

主要特點及性能

◇ 采用德國西門子公司的802C兩軸聯動數控系統,內裝PLC、液晶顯示。
◇ 配置自動量?jì)x在線監測,實現封閉式自動磨削工作循環,保證很高的加工尺寸精度。
◇ 砂輪架進給和工作臺移動均采用交流伺服電機通過滾珠絲桿驅動。
◇ 砂輪架工作臺導軌采用貼塑導軌剛性好,以提高其抗振性及靈敏度。
◇ 頭架電機采用交流變頻裝置,實現無級調速。
◇ 尾架套筒具有液壓伸縮功能。
◇ 配置獨立的電器柜、油箱、水箱。
◇ 機床配置自動定時定量潤滑,確保導軌、絲桿的潤滑。
◇ 機床配置全封閉防護罩殼,確保安全操作。

技術參數

磨削直徑范圍 φ8-200mm
做大磨削長度 520/750/1000mm
中心距 520/750/1000mm
中心高 125mm
工件重量 50kg
工作臺縱向移動量 600/800/1080mm
工作臺回轉角度 -5°~+9°/-3°~+9°/-3°~+7°
工作臺手輪-轉移動量 6mm/r
頭架主軸轉速 60、85、230、120、170、460r/min
頭尾架錐度 No.3
頭架卡盤直徑 125mm
尾架套筒移動量 25mm
砂輪架快速移動量 20mm
手輪-轉砂輪架移動量 1mm
微調捏手轉-格砂輪架移動量 0.00125mm
砂輪軸轉速 2890/1440r/min
砂輪架移動量 150mm
砂輪規格 φ400×(40~50)×φ203或
φ350×(25~40)×φ127mm
電機總容量 5.1kw
機床外形尺寸 2200(2700)×1600×1800mm
機床重量 2500、2900、3100kg

機床主要附件
冷卻液箱 1套
砂輪修整器 1套
砂輪平衡軸 1套
上尖 2件
桃子夾頭 1套
三角皮帶、多楔帶、平皮帶 各2件
墊鐵 3件
松卸螺帽 1件
砂輪夾板 1套
內六角套筒扳手 1件
砂輪平衡架 1套

特殊附件表
開式中心架 1套
閉式中心架 1套

工作精度
磨削試件的精度 圓度 0.0015mm
縱截面內徑一致性 0.005mm
粗糙度 R≤0.30μm
卡盤上磨削短試件的精度 圓度 0.0025mm
圓柱度 0.005mm
粗糙度 R≤0.32μm
