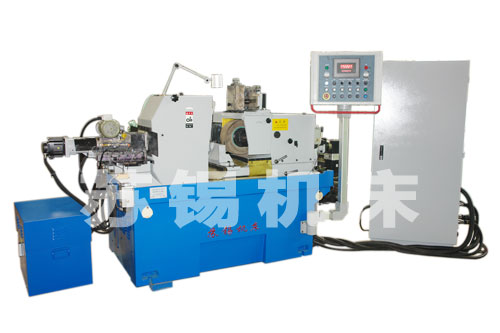

MSK80 數控高速無心磨床
機床配置
三菱伺服電機及驅動器(三組)
砂輪采用變頻控制,達到自動恒線速度
金剛滾輪砂輪修整裝置(選配)
機床特點
1、進給導軌采用軟帶貼塑,減少磨損,提高進給精度。
2、進給傳動采用精密級滾珠絲桿和行星齒輪減速機,進給間隙較小化,傳動精度更高,反應更靈敏。進給驅動由三菱伺服電機伺動,驅動平穩,定位精度高。
3、砂輪修整器同樣采用伺服電機,由滾珠絲桿兩軸聯動,并采用V形鋼導軌,保證修整平穩,磨損小,壽命長,便于調整的特點,從而保證產品的圓度及表面粗糙度要求。
4、導輪修整器采用減速電機驅動滾珠絲桿工作,穩定性更強。
5、導輪的潤滑采用兩只手動油泵,集中潤滑,使導軌的潤滑更充分,并且更有規律。
6、機床帶有平動調整開關,使調整控制尺寸更方便。
7、上、下料機構(用戶提供)我廠根據用戶上下料機構功能要求預留I/O接口。
技術參數
磨削直徑 | 通磨 5~80mm |
切磨 5~80mm | |
磨削長度 |
通磨 180mm(砂輪寬150mm) 120mm(砂輪寬100mm) |
切磨 140mm(砂輪寬150mm) 90mm(砂輪寬100mm) |
|
砂輪規格 | P600x150x305(P600x100x305選配) |
導輪規格 | PSA300x150x127(PS300x100x127選配) |
砂輪轉速 | 45m/s |
導輪轉速 | 0~220r/min |
導輪回轉角度 | 垂直面內 —2°~+5° |
水平面內 0~+3° | |
砂輪與導輪中心連線至托架地面高 | 210mm |
工作精度 | 圓度2um 圓柱度3um |
機床總功率 | 19KW |
機床重量 | 4000Kg |
機床外形尺寸(長寬高) | 約2600mmx1800mmx1800mm |
