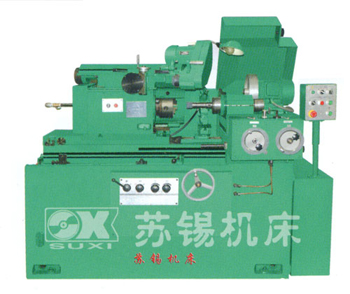

M2110C機床
M2110C機床特點
◎這種機床的進給及砂輪修整補償，由二個傳動互不干涉的機構執行，因此更換新砂輪后不必重新調整機床。進給系統具有定程磨削功能以控制工作尺寸。
◎機床設有砂輪快跳機構，因此退出砂輪進行測量或修整后，不必重新手動對刀。
◎工作臺運動由液壓驅動，運動速度可無極調整。
◎砂輪進給可手動或液動。
◎工作臺快退設有中停裝置，快退行程可按需調整，以減少磨削長短不同工作時的快進快退空程時間。
◎工作臺快啟動手把設有安全鎖裝置，不致在裝卸、測量工作時因誤碰手把造成工作臺突然快進事故。
◎機床備有24000轉/分磨貝以提高小孔磨削質量。
主要規格參數
| 磨削直徑范圍 | ф6-ф100mm |
| 工件旋徑 | 罩內ф260mm |
| 罩外ф480mm | |
| 磨孔長度 | 170mm |
| 床頭箱軸線回轉角度 | 20° |
| 工件轉速(r/min) | 180、250、355、600 |
| 砂輪轉速(r/min) | 10000、18000、24000 |
| 砂輪每次進給量 | 0.002∽0.008mm |
| 砂輪總進給量 | 0.6mm |
| 砂輪回跳量 | 0.01-1.0mm |
| 工作臺往復速度 | 修整速度0.1-1m/min |
| 工作速度1.5-6m/min | |
| 工作臺行程 | 550mm |
| 機床總功率 | 3.8kw |
| 砂輪總功率 | 2.2kw |
| 工作電機功率 | 0.45/0.75kw |
| 液壓電機功率 | 0.75kw |
| 加工精度 | 圓度0.003mm |
| 粗糙度Ra0.32mm | |
| 機床外形尺寸 | 2363×1260×1310mm |
| 機床重量 | 1600kg |
